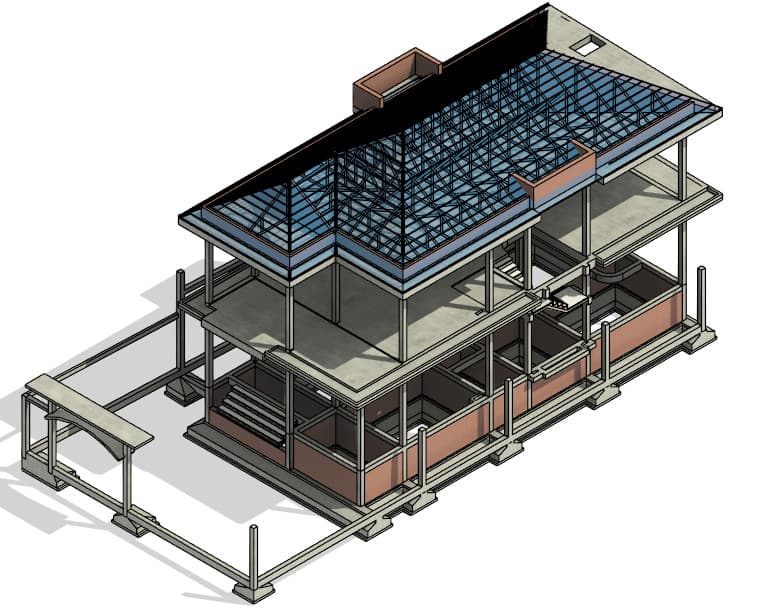

Sử dụng Revit MEP hiệu quả trong thiết kế hệ thống kỹ thuật

1. Chuẩn bị mô hình kiến trúc và không gian

Liên kết mô hình kiến trúc và kết cấu bằng hệ tọa độ đã thống nhất. Kiểm tra level, phase và room-bounding trước khi tạo Space. Space là nền tảng cho nhiều workflow MEP như phân vùng, tính tải và thống kê; nếu boundary hở hoặc level sai, kết quả phía sau sẽ không đáng tin cậy.

Gán Space vào Zone theo mục đích thiết kế thay vì để trong Default zone. System Browser cho phép kiểm tra quan hệ zone/space theo cây. Đây là bước nhanh để phát hiện không gian chưa phân loại hoặc bị đặt sai khu vực.

2. Chuẩn hóa family và connector

Family MEP cần có connector đúng loại, hướng, kích thước và classification. Thiết bị không có connector hợp lệ có thể đặt được trong mô hình nhưng không tham gia đúng vào hệ thống. Trước khi đưa family vào thư viện dự án, hãy kiểm tra khả năng kết nối, tham số type/instance và cách hiển thị ở các mức chi tiết.

Tên type nên thể hiện đặc tính phục vụ lựa chọn, không lặp lại dữ liệu đã có trong parameter. Hạn chế family quá nặng hoặc chứa hình học chi tiết không cần thiết. Với thiết bị chỉ cần dùng cho phối hợp, một hình học đơn giản nhưng connector và kích thước vùng bảo trì đúng thường có giá trị hơn một family đẹp nhưng thiếu dữ liệu.

3. Dựng hệ thống thay vì chỉ vẽ tuyến

Hãy tạo system và gán thiết bị đúng trước khi routing. Dùng System Browser để phát hiện phần tử chưa kết nối, kết nối sai hệ hoặc tạo nhiều system rời rạc. Với ống dốc, cần kiểm soát cao độ đầu–cuối, slope và fitting; tránh sửa offset từng đoạn mà không xem toàn tuyến.

View template theo từng hệ giúp phân biệt cấp thoát nước, HVAC, điện và phòng cháy. Filter dựa trên system classification hoặc parameter ổn định hơn tô màu thủ công. Khi thay đổi thiết kế, màu và hiển thị sẽ cập nhật theo dữ liệu thay vì phụ thuộc người vẽ.

• Kiểm tra connector trước khi nối tuyến.
• Dùng section để xác nhận cao độ và khoảng không lắp đặt.
• Giữ quy tắc routing preference nhất quán theo loại ống.
• Không để phần tử “unassigned” trong hệ thống phát hành.

4. Phối hợp với kiến trúc và kết cấu

Mô hình MEP cần xem xét không chỉ va chạm cứng mà cả khoảng thao tác, bảo trì, cách nhiệt, độ dốc và trình tự lắp đặt. Tại vị trí xuyên dầm hoặc sàn, issue phải chứa kích thước lỗ mở, cao độ, hệ thống và người phê duyệt; không nên chỉ đánh dấu bằng một hình ảnh.

Chia mô hình theo phạm vi hợp lý và quản lý linked model giúp giảm tải. Autodesk lưu ý rằng càng nhiều link được nạp thì thời gian mở có thể tăng. Chỉ nạp những liên kết cần cho mục đích của view hoặc phiên làm việc, đồng thời dùng workset và unload có kiểm soát.

5. Schedule và QA/QC trước khi phát hành

Schedule nên kiểm tra mã thiết bị, hệ thống, kích thước, lưu lượng hoặc công suất theo yêu cầu bộ môn. Dùng conditional formatting hoặc filter để tìm ô trống và giá trị ngoài phạm vi. Đối chiếu số lượng thiết bị giữa schedule và mặt bằng trước khi xuất bản vẽ.

Một vòng QA/QC tối thiểu gồm kiểm tra phần tử chưa kết nối, sai system, cao độ bất thường, khoảng không bảo trì, lỗ mở, tag và tính nhất quán giữa view. Với file lớn, purge và audit phải được thực hiện theo quy trình đã thử nghiệm; không xóa dữ liệu chỉ vì công cụ báo “unused” mà chưa hiểu nó được dùng ở đâu.
