Quy trình BIM từ A đến Z cho dự án xây dựng

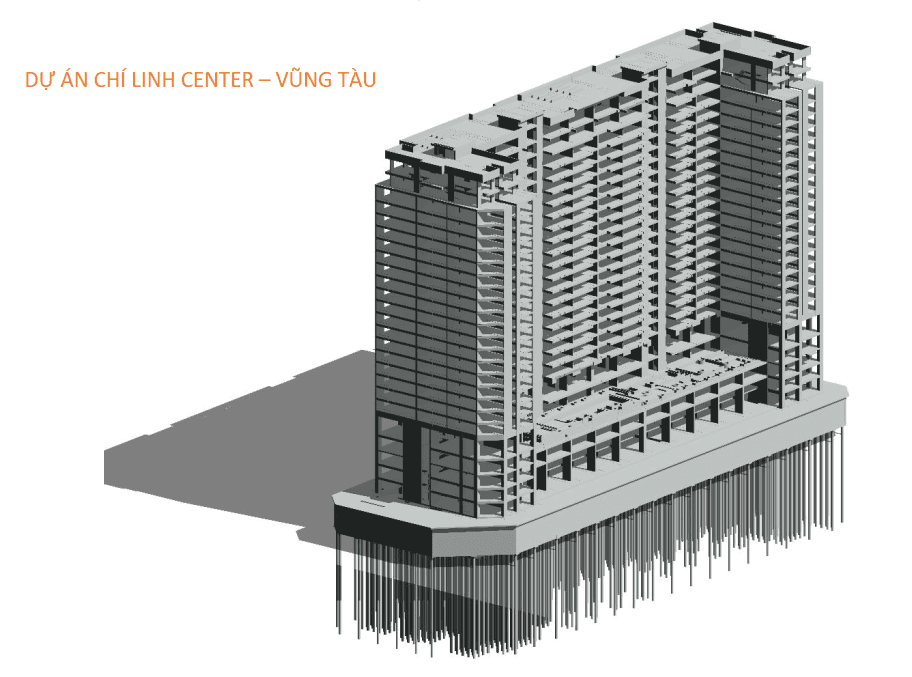

Quy trình BIM không chỉ là dựng mô hình 3D. Đó là cách một dự án xác định yêu cầu thông tin, phân công trách nhiệm, tạo và kiểm tra dữ liệu, phối hợp giữa các bộ môn, phát hành hồ sơ và bàn giao tài sản số. Dưới đây là khung triển khai từ giai đoạn chuẩn bị đến vận hành, phù hợp để điều chỉnh cho dự án xây dựng tại Việt Nam.

1. Xác định mục tiêu và yêu cầu thông tin

Dự án cần trả lời BIM được dùng để làm gì: phối hợp thiết kế, bóc tách khối lượng, mô phỏng tiến độ, kiểm soát thi công hay phục vụ vận hành. Mỗi mục tiêu dẫn đến yêu cầu khác nhau về dữ liệu, mức độ chi tiết, tần suất cập nhật và trách nhiệm phê duyệt.

Yêu cầu phải chuyển thành danh sách đầu ra đo được: mô hình bộ môn, mô hình liên kết, bản vẽ, bảng thống kê, báo cáo va chạm và dữ liệu bàn giao. Tránh yêu cầu chung chung như “mô hình LOD cao” nếu chưa nêu rõ đối tượng nào cần thông tin gì và tại mốc nào.

2. Lập BIM Execution Plan và ma trận trách nhiệm

BIM Execution Plan nên mô tả nền tảng phần mềm, cấu trúc file, hệ tọa độ, quy tắc đặt tên, lịch trao đổi, quy trình kiểm tra và cách xử lý thay đổi. Tài liệu này cần đủ cụ thể để một thành viên mới biết lấy file ở đâu, dùng template nào và ai có quyền phát hành.

Ma trận trách nhiệm xác định đơn vị nào tạo, kiểm tra, phối hợp và phê duyệt từng đầu ra. Một đối tượng có thể do bộ môn A dựng nhưng bộ môn B cần xác nhận không gian hoặc thông số. Việc ghi rõ trách nhiệm giúp giảm tranh luận khi phát hiện xung đột.

3. Thiết lập môi trường dữ liệu chung

Môi trường dữ liệu chung, thường gọi là CDE, là nơi quản lý phiên bản và trạng thái thông tin. Một cấu trúc thực tế thường phân biệt dữ liệu đang làm việc, dữ liệu chia sẻ để phối hợp, dữ liệu đã phê duyệt để phát hành và dữ liệu lưu trữ. Quyền truy cập và lịch sử phiên bản quan trọng không kém cấu trúc thư mục.

Không gửi file qua nhiều kênh không kiểm soát rồi coi bản mới nhất là file có thời gian sửa gần nhất. Mỗi lần phát hành cần có mã phiên bản, trạng thái, người phát hành và mục đích sử dụng. Khi thay đổi, nhóm nhận phải biết chính xác nội dung nào bị ảnh hưởng.

4. Sản xuất, phối hợp và kiểm tra mô hình

Các bộ môn tạo mô hình theo cùng hệ tọa độ và mốc phát hành. Trước khi đưa vào mô hình liên kết, mỗi nhóm phải tự kiểm tra dữ liệu, warnings, phần tử trùng, tham số bắt buộc và phạm vi mô hình. Phối hợp liên bộ môn không thay thế kiểm tra nội bộ.

Quy trình clash nên phân loại theo mức độ ảnh hưởng và người chịu trách nhiệm. Một va chạm hình học nhỏ không luôn có cùng ưu tiên với xung đột ảnh hưởng đến cao độ trần, kết cấu hoặc đường thoát nạn. Mỗi issue cần vị trí, ảnh, mô tả, người xử lý, hạn hoàn thành và trạng thái xác nhận lại.

Kiểm tra nội bộ từng mô hình bộ môn.
Phát hành mô hình sang khu vực chia sẻ của CDE.
Liên kết mô hình và chạy kiểm tra phối hợp.
Giao issue cho đúng đơn vị, kèm hạn xử lý.
Xác nhận lại trên phiên bản mới trước khi đóng issue.

5. Thi công, hoàn công và bàn giao

Trong thi công, mô hình phải theo kịp thay đổi đã được phê duyệt. RFI, shop drawing, submittal và hiện trạng cần có liên kết truy vết với quyết định thiết kế. Nếu mô hình chỉ được cập nhật vào cuối dự án, dữ liệu hoàn công dễ trở thành bản sao không đáng tin cậy.

Bàn giao nên bắt đầu từ yêu cầu vận hành, không phải từ tất cả dữ liệu đã tạo. Chủ đầu tư cần xác định thiết bị, thuộc tính, tài liệu và cấu trúc mã tài sản cần nhận. Trước bàn giao, kiểm tra tính đầy đủ, định dạng, khả năng mở file và mối liên hệ giữa mô hình với tài liệu vận hành.

Checklist áp dụng

Mục tiêu BIM gắn với đầu ra và mốc kiểm tra cụ thể.
BEP, hệ tọa độ và quy tắc đặt tên đã được phê duyệt.
CDE quản lý trạng thái, phiên bản và quyền truy cập.
Issue phối hợp có người chịu trách nhiệm và thời hạn.
Yêu cầu bàn giao được kiểm tra từ trước giai đoạn hoàn công.

Câu hỏi thường gặp

Dự án nhỏ có cần CDE không?

Có, nhưng quy mô có thể đơn giản. Điều quan trọng là có một nguồn dữ liệu chính, quản lý phiên bản và quy tắc phát hành rõ ràng.

Clash detection có phải là toàn bộ BIM coordination?

Không. Phối hợp còn bao gồm hệ tọa độ, không gian lắp đặt, khả năng bảo trì, dữ liệu, trình tự thi công và quyết định thiết kế.
