Hướng dẫn toàn diện về Revit Structure cho các kỹ sư

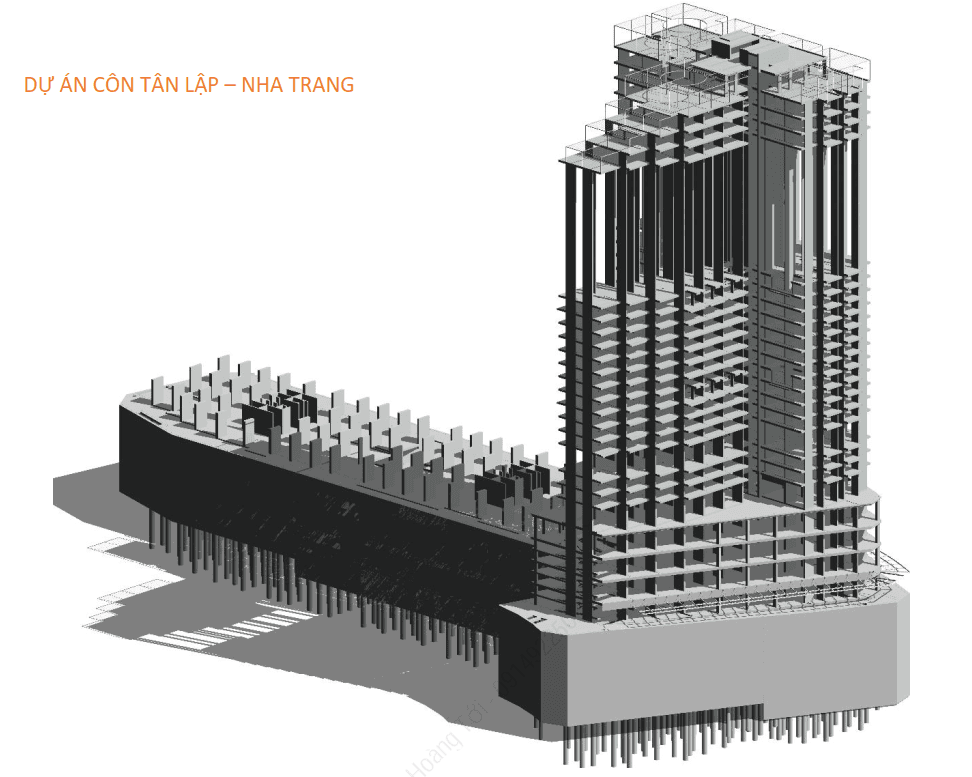

1. Phân biệt mô hình vật lý và mô hình phân tích

Mô hình vật lý thể hiện hình học sẽ xuất hiện trong bản vẽ và phối hợp BIM: cột, dầm, sàn, tường, móng và liên kết. Mô hình phân tích là biểu diễn đơn giản hóa dùng cho bài toán kết cấu. Trong các phiên bản Revit mới, các phần tử phân tích như member, panel, link và node có thể được quản lý độc lập rồi liên kết với phần tử vật lý.

Trước khi xuất sang phần mềm tính toán, kỹ sư cần kiểm tra trục phần tử, liên kết nút, điều kiện biên, vật liệu, tiết diện và tải trọng. Một mô hình nhìn đúng trong 3D vẫn có thể sai về mặt phân tích nếu các node không giao nhau hoặc release chưa phản ánh giả thiết thiết kế.

• Dùng mô hình vật lý để triển khai hình học và hồ sơ.
• Dùng mô hình phân tích để diễn giải giả thiết tính toán.
• Kiểm tra liên kết vật lý–phân tích sau mỗi thay đổi lớn.

2. Thiết lập dự án trước khi dựng hình

Hãy thống nhất đơn vị, hệ tọa độ, cao độ, lưới trục, quy tắc đặt tên và cấu trúc workset trước khi nhiều người cùng làm. Level nên phản ánh cao độ kiểm soát thực sự của dự án; grid cần có quy ước rõ ràng giữa kiến trúc và kết cấu. Nếu dùng mô hình liên kết, hãy chốt shared coordinates và kiểm tra điểm gốc trước khi copy hoặc monitor bất kỳ đối tượng nào.

Template kết cấu nên chứa sẵn vật liệu, family, kiểu nét, view template, filter, tag và schedule dùng chung. Việc này giúp giảm tình trạng mỗi người tạo một kiểu hiển thị hoặc một tham số riêng, vốn làm tăng thời gian kiểm tra và khó tự động hóa về sau.

1. Chốt hệ tọa độ và quy ước level/grid với các bộ môn.
2. Nạp family đã kiểm duyệt và khóa quy tắc đặt tên type.
3. Tạo view template cho mô hình, cốt thép và hồ sơ.
4. Tạo schedule kiểm soát các tham số bắt buộc.

3. Trình tự dựng mô hình kết cấu

Một trình tự dễ kiểm soát là dựng cột và tường trước, sau đó đến dầm, sàn và móng. Luôn gán đúng level, offset và vật liệu thay vì chỉnh hình học bằng các thao tác khó truy vết. Với cấu kiện lặp lại, nên chuẩn hóa family/type rồi nhân bản; tránh tạo nhiều type chỉ khác nhau ở tên nhưng không khác tham số.

Sau mỗi khu vực hoặc tầng, chạy kiểm tra nhanh về phần tử trùng, mất liên kết, sai cao độ và giao cắt bất thường. Kiểm tra theo từng đợt nhỏ rẻ hơn nhiều so với chờ đến lúc tạo bản vẽ mới phát hiện hệ dầm hoặc sàn đã lệch cao độ trên toàn mô hình.

• Ưu tiên tham số và constraint thay cho chỉnh hình học thủ công.
• Dùng section và 3D view để kiểm tra giao cắt theo chiều đứng.
• Không copy cấu kiện từ file ngoài khi chưa kiểm soát type và material.

4. Từ mô hình đến bản vẽ và bảng thống kê

View template nên kiểm soát tỷ lệ, mức chi tiết, filter, màu và category visibility. Khi view đã được chuẩn hóa, việc tạo sheet và phát hành bản vẽ trở nên nhất quán hơn. Tag và dimension phải tham chiếu vào dữ liệu mô hình; không nên dùng text để thay thế thông tin có thể lấy từ parameter.

Schedule vừa là đầu ra vừa là công cụ kiểm tra chất lượng. Ví dụ, schedule cột có thể phát hiện phần tử thiếu mark, sai level hoặc vật liệu. Schedule dầm có thể nhóm theo type để nhận ra tiết diện đặt tên không nhất quán. Trước khi phát hành, hãy so sánh tổng số cấu kiện và các trường bắt buộc giữa schedule kiểm soát và hồ sơ.

5. Những lỗi phổ biến cần tránh

Các lỗi thường gặp gồm dựng theo hình ảnh thay vì theo tham số, bỏ qua mô hình phân tích, lạm dụng in-place family, dùng quá nhiều group và không quản lý cảnh báo. Một warning riêng lẻ có thể vô hại, nhưng hàng trăm warning trùng lặp sẽ làm mô hình chậm và che khuất lỗi quan trọng.

Kỹ sư chủ trì nên định kỳ kiểm tra warnings, file size, linked models, imported CAD, family nặng và số lượng view. Mục tiêu không phải đạt mô hình “không warning” bằng mọi giá, mà là hiểu nguyên nhân, xử lý lỗi ảnh hưởng đến tính đúng đắn và ghi nhận các ngoại lệ được chấp nhận.
